一、引言

在结晶型聚烯烃弹性体（POE）的研发中，抗拉强度与弹性回复率之间往往存在相互制约的瓶颈效应：降低结晶度通常能提升链段运动自由度以增强弹性回复，但同时不可避免地削弱了因物理交联带来的力学强度。传统方案仅调控共聚单体含量，难以彻底攻克这一本征性冲突。

为突破传统方案，天津大学马哲教授与李悦生教授团队利用SAXSFocus3.0（安徽国科仪器科技有限公司，GKINST Co., LTD.）与双向拉伸台联用，提出了一种新颖的双阶梯侧链氢键拓扑调控策略。通过引入含有不同结合强度的氢键基团，人为干预聚丁烯-1共聚物（polybutene-1）大分子在介观尺度的组装形态与结晶动力学。研究表明，构筑的高效非共价键物理交联网络，成功剥离了力学增强效应对结晶密度的强依赖关系，在断裂强度高达17MPa的同时，可逆弹性恢复率达到了86%。

图：SAXSFocus 3.0

安徽国科仪器SAXSFocus3.0高性能X射线散射系统，提供原子到纳米尺度的微观结构、表面形貌以及界面信息。配备高通量X射线光源和精密准直光学组件，兼容多种样品架以及原位台，智能判断实验需求，轻松实现不同模式切换，批量测试，提高测试效率。

二、实验概述

深入揭示超强氢键动力学节点与链段拉伸诱导结晶（SIC）过程之间的交互干预机理，是解释本体系力学逆反性能差异的核实手段。本研究通过SAXS原位观察拉伸过程中的微观结构变化，解析了循环加载/卸载形变路径下的晶体衍射演变：

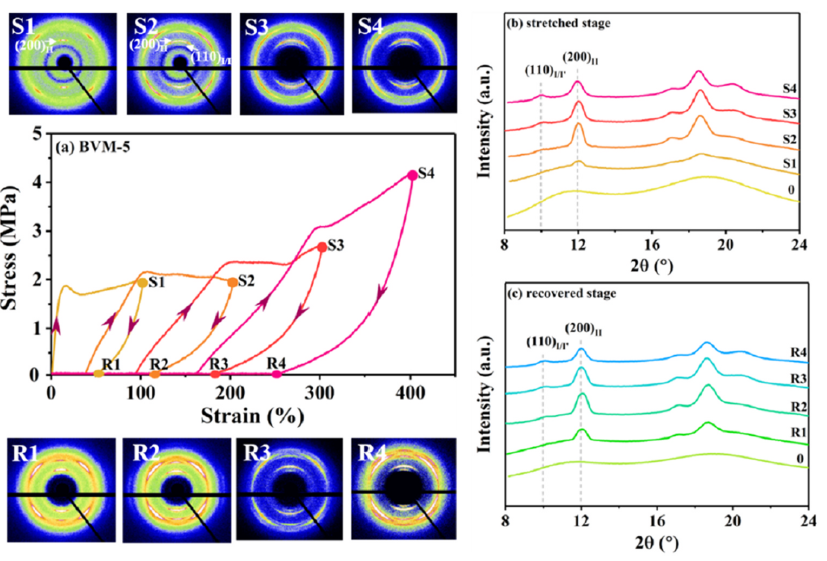

图1 BVM-5在拉伸-回复过程中的2D-WAXD图像及积分曲线

对于无长程氢键弱化的对照样体系（BVM-5），在拉伸应变达到100%时，（200）和（110）特征晶面出现了较高取向，表明生成了聚丁烯体系中的晶相FormII结构。当拉伸应变进一步增加至200%~400%时，散射信号清晰显示该基准材料发生了明显的拉伸诱导结晶（SIC），并伴随有应力诱导的多晶型相变，出现了三角晶相的衍射信号。通过衍射峰强度的定量分析证实，未改性聚合物在这一过程中的结晶度快速上升，最终稳定在约28%。这些在拉伸过程中产生的大量晶区构成了密集的物理交联网络，是原体系在大形变下抵抗外力并提供抗拉强度的主要原因。

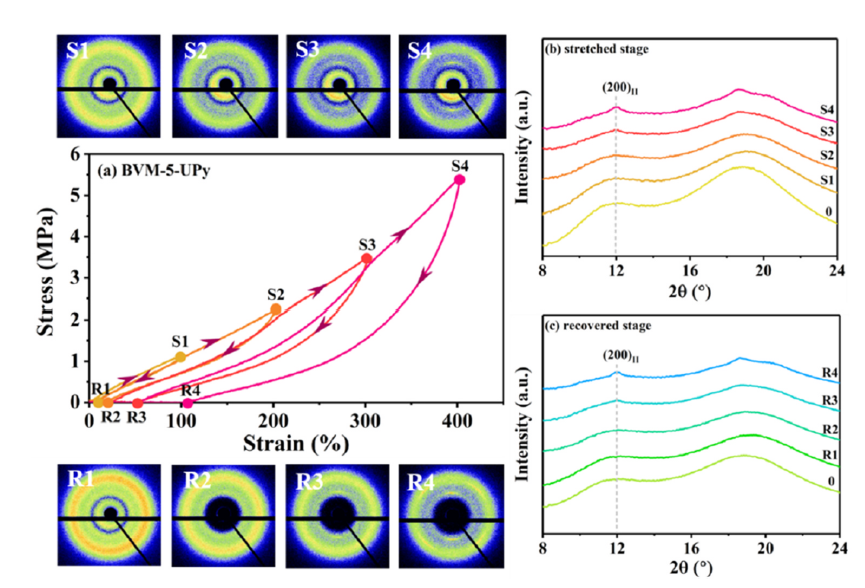

图2 BVM-5-UPy在拉伸-回复过程中的2D-WAXD图像及积分曲线

相比之下，对于引入了UPy四重强氢键网络的改性体系（BVM-5-UPy），相同拉伸循环条件下的原位X射线衍射分析揭示了截然不同的物理机制：强氢键网络极大地抑制了体系的拉伸诱导结晶。

在二维与一维原位图谱中可以观察到，经历同样的循环拉伸过程，体系仅呈现出极其微弱的晶面（200）衍射信号，并未发生结构上的多晶型相变。定量分析表明，改性体系在此极限应变下的结晶度一直停留在仅约6%的低水平，材料主要仍保持着无定形态。然而，该材料的断裂强度不仅未受到低结晶度的负面影响，甚至比结晶度高的材料更高。这种微观结构参数与宏观强度的反差说明了一种新的机制：新体系并不需要通过增加晶粒抵抗外力，而是通过稳固协同的动态氢键网络承载更高强度的应力。

三、结论

本工作以动态功能氢键网络取代脆性高结晶相，作为高应变弹性回复模型的核心机制，修正了传统以“诱导重结晶”作为主要强化源的观点。研究表明，可逆四重氢键系统在聚合物链间能够通过动态滑移重组和吸收剪切应力，发挥自适应增韧强化作用。该机制宏观上既有效减轻了低结晶度带来的性能损失，又避免了材料在大拉伸形变下屈服强度的急剧下降，实现了理想的力学性能平衡。本研究为强极性官能团共轭体系应用于高性能、可循环的环保型热熔弹性体材料，提供了全新的结构设计思路。

参考文献：

Qv C, Liao Y, Di T, et al. Balancing Strength and Elasticity in Crystalline Polybutene-1 Elastomer via Regulating Side-Chain Hydrogen Bonding[J]. Polymer, 2026: 130203.
